Product name : Interlocking Kelly bar
Item : 201494105045
 Enlarge Image                   Back
             [Next Product]→


  Details:

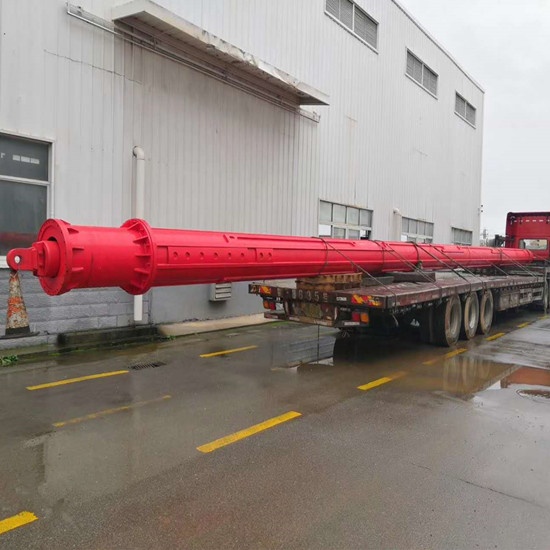

KELLY BAR



Kelly bars are key components in the execution of boreholes by hydraulic rotary

drilling rigs. They transfer the torque of the rotary drive and the crowd pressure of the

crowd system concurrently to the drilling tool. A kelly bar consists of 2 – 5 telescopic

tubular sections with a system of drive keys and lock recesses, welded onto their

outer surfaces. Standard kelly bars are fabricated with a total of 6 drive keys on each

section. The tubular kelly sections are manufactured from high-tensile seamless  steel

tube to ensure minimum weight at adequate strength.



Locking system

Standard kelly bars are delivered as fully lockable system with a mechanical locking mechanism

between each element and between outer bar and rotary drive4-element kelly bars can be supplied as non-lockable friction kellies as option.



Our Kelly bars can be suitable for variety of hydraulic rotary drilling rigs such as BAUER, IMT ,
SOILMEC etc., the
high quality steels and components together with quality system ISO 9001 make
our Kelly bars
 have the highest reliability.



Main features of Kelly bars:

● 2 to 6 elements telescopic Kelly bars for Piling

● The  depth range is from 10m to 110m

● Torque transfers capacity from 80kNm to 500kNm

● Interlocking Kelly bar

● Friction Kelly bar

● High quality seamless steel pipes

● 6 cams and drive ribs made of special steel materials

● Top flange for connecting Kelly bar to Kelly swivel

● Upper or lower spring shock absorber

● Drive pipe that transfers torque and crowd force to the Kelly bar

 Standard or customized square Kelly box for connecting all types of drilling tools

Mechanical interlocking Kelly bar

Outer Diameter (mm)

Elements

Maximum drilling depth (m)

Retracted length (m)

254

2 or 3

10 to 30

6.45 to 11.45

292

2 or 3

15 to 42

9.35 to 18.20

298

3

15 to 33

7.35 to 13.35

305

3 or 4

12 to 36

5.75 to 10.50

343

3 or 4

15 to 48

7.30 to 14.15

355

4

18 to 43

6.00 to 13.00

368

3 or 4

18 to 52

8.40 to 15.40

377

4

40 to 48

11.00 to 15.00

394

3 or 4

21 to 64

9.70 to 18.70

406

4

29 to 62

8.50 to 16.50

419

3 or 4

24 to 68

10.70 to 19.70

440

2 or 4

18 to 65

13.00 to 15.00

470

3 or 4

24 to 64

10.70 to 19.25

482

4

31 to 67

10.50 to 16.50

508

4

25 to 53

7.50 to 14.50

559

3 ro 4

30 to 72

13.75 to 21.75
