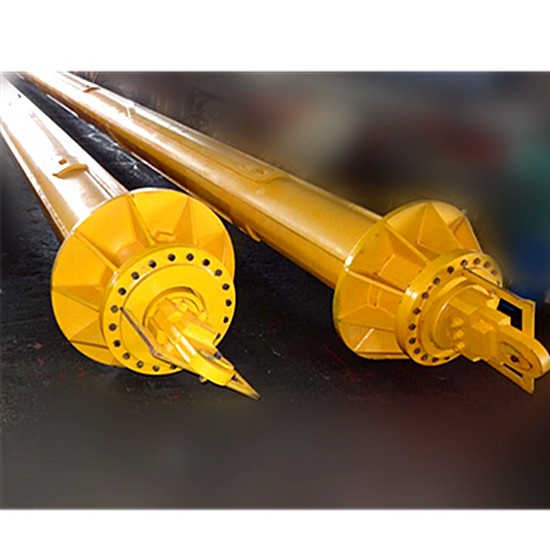

BAUER KELLY BAR

Bauer kelly bar is one of a most import parts used in Bauer rotary drilling rig, when you start a bored pile work or drill shaft, pillar, cassion work, you need

to choose the correct type kelly bar as per the land layer, if it hard layer shaft/ pillar work，you need to choose a interlocking kelly bar,
if it is a shoft layer bored pile work, you should choose a friction kelly bar.


They transfer the torque of the rotary drive and the crowd pressure of the

crowd system concurrently to the drilling tool. A kelly bar consists of 2 – 5 telescopic

tubular sections with a system of drive keys and lock recesses, welded onto their

outer surfaces. Standard kelly bars are fabricated with a total of 6 drive keys on each

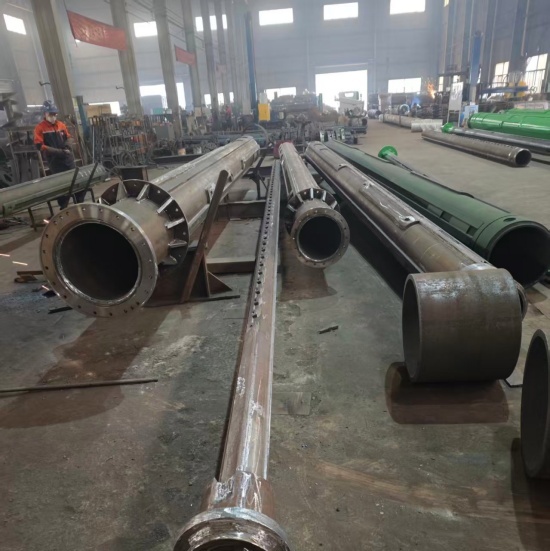

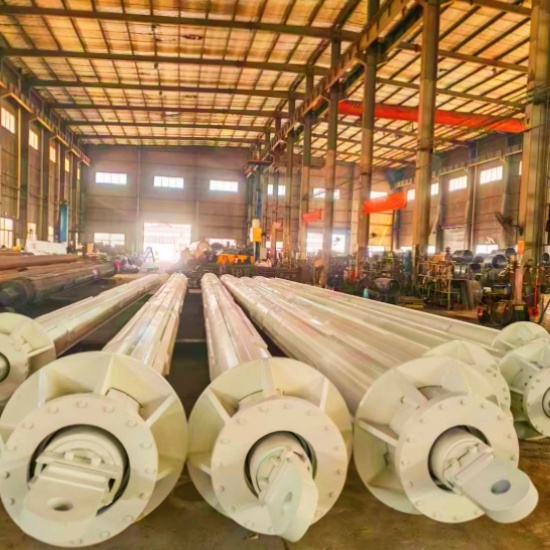

section. The tubular kelly sections are manufactured from high-tensile seamless  steel

tube to ensure minimum weight at adequate strength.



Locking system

Standard kelly bars are delivered as fully lockable system with a mechanical locking mechanism

between each element and between outer bar and rotary drive, 4-element kelly bars can be supplied as non-lockable friction kellies as option.



Our Kelly bars can be suitable for variety of hydraulic rotary drilling rigs such as BAUER, IMT ,
SOILMEC etc., the high quality steels and components together with quality system ISO 9001 make
our Kelly bars have the highest reliability.



Main features of Kelly bars:

● 2 to 6 elements telescopic Kelly bars for Piling

● The  depth range is from 10m to 110m

● Torque transfers capacity from 80kNm to 500kNm

● Interlocking Kelly bar

● Friction Kelly bar

● High quality seamless steel pipes

● 6 cams and drive ribs made of special steel materials

● Top flange for connecting Kelly bar to Kelly swivel

● Upper or lower spring shock absorber

● Drive pipe that transfers torque and crowd force to the Kelly bar

● Standard or customized square Kelly box for connecting all types of drilling tools

Mechanical interlocking Kelly bar

Outer Diameter (mm)	Elements	Maximum drilling depth (m)	Retracted length (m)
254	2 or 3	10 to 30	6.45 to 11.45
292	2 or 3	15 to 42	9.35 to 18.20
298	3	15 to 33	7.35 to 13.35
305	3 or 4	12 to 36	5.75 to 10.50
343	3 or 4	15 to 48	7.30 to 14.15
355	4	18 to 43	6.00 to 13.00
368	3 or 4	18 to 52	8.40 to 15.40
377	4	40 to 48	11.00 to 15.00
394	3 or 4	21 to 64	9.70 to 18.70
406	4	29 to 62	8.50 to 16.50
419	3 or 4	24 to 68	10.70 to 19.70
440	2 or 4	18 to 65	13.00 to 15.00
470	3 or 4	24 to 64	10.70 to 19.25
482	4	31 to 67	10.50 to 16.50
508	4	25 to 53	7.50 to 14.50
559	3 ro 4	30 to 72	13.75 to 21.75
